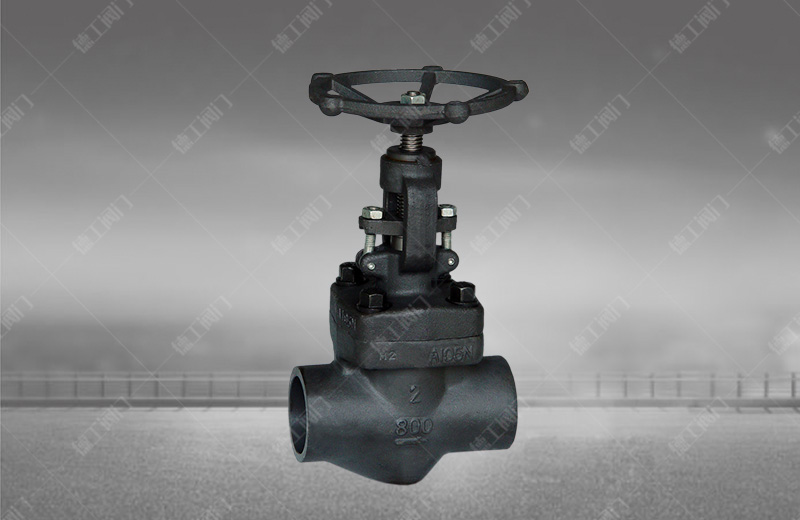

產品概述
鍛鋼內螺紋、承插焊接截止閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨，開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，便于維修，在高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電廠、石油化工系統的高溫、高壓管路上，也可適用于水、蒸汽、油品、硝酸等介質。
結構特點
1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端（NPT端）按ANSI/ASME B1.20.1。
主要零件材料及性能參數
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
| 2 | 閥瓣 | A276 420 | A276 304 | A276 304（L） | A276 316（L） |
| 3 | 閥桿 | A182 F6 | A182 F304 | A182 F304（L） | A182 F316（L） |
| 4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥蓋 | A105 | A276 F304 | A276F 304（L） | A276 F316（L） |
| 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 銷釘 | A276 420 | A276 304 | ||
| 8 | 填料壓套 | A276 410 | A182 F304（L） | A182 F316（L） | |
| 9 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 10 | 填料壓板 | A216 WCB | A351 CF8 | ||
| 11 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 12 | 閥桿螺母 | A276 410 | |||
| 13 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | 銘牌 | SS | |||
| 15 | 手輪 | A197 | |||
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
注意：
1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
2、CS=碳鋼；AS=合金鋼；SS=不銹鋼。
主要外形連接尺寸及重量
|
NPS（in） |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
|
H(開) |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量（Kg） |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
|
焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
|
