        您當前位置:行業與產品 >> 閘閥系列 >> 氣動帶手動楔式閘閥

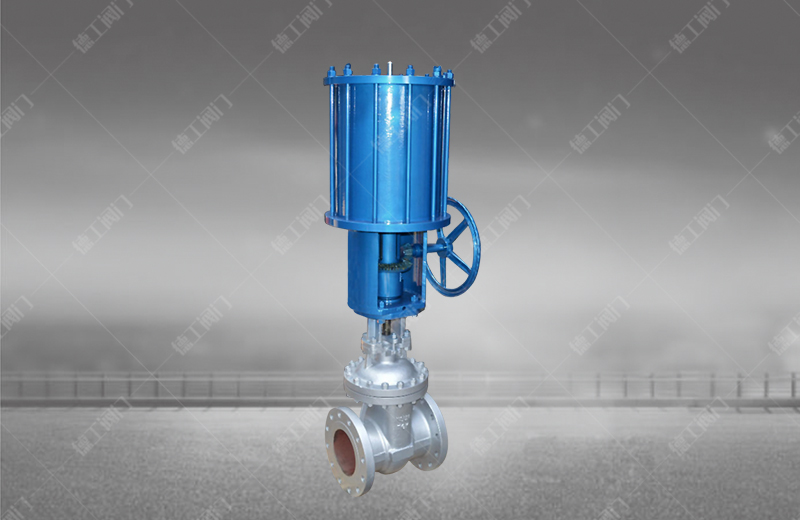

        氣動帶手動楔式閘閥
        技術參數
        產品型號:Z641H
        公稱通徑:DN50~800mm
        公稱壓力:PN1.6~4.0MPa
        環境溫度:標準型:-20~80℃
        閥體材質:碳鋼(C)、不銹鋼(P4、P6)
        設計依據:GB標準、ANSI標準
        設計標準:GB/12237、ANSI B16.34
        結構長度:GB/12221、ANSI B16.10
        連接法蘭尺寸:GB/9113、JB/T79、ANSI B16.5
        實驗和檢驗:JB/T9092、API 598

        產品詳情

        產品概述

              氣動帶手動楔式閘閥是具有氣動執行器(雙層氣缸,并帶有緩沖機構)和手動及其保護機構(手動和可自鎖的氣動-手動轉換裝置)的低支架明桿閘閥。該閥由于采用雙層氣缸結構,其與單氣缸式氣動閘閥相比,提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且,由于該閥具備緩沖機構,能有效地減速輕了關閉閥門時,由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損,同時,也能避免閘板卡死的現象。

             由于其技術先進,性能可靠,操作切換和維修方便,已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。


        技術參數

        公稱通徑 DN50~800mm
        連接方式 法蘭
        氣缸形式 雙作用
        控制方式 開關型、調節型
        公稱壓力 16、25、40bar(如需更高壓力訂貨時請注明)
        氣源壓力 單作用:5~8bar
        介質溫度 W3:-30~425℃    W4:-40~425℃
        環境溫度 標準型:-20~80℃
        閥體材質 碳鋼(C)、不銹鋼(P4、P6)
        密封材質 金屬硬密封(H)、硬質合金(Y)


        主要零件材質表

        序號 零件名稱 材質
        C P4 P6
        1 閥體 WCB ZG1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
        2 螺帽 35 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
        3 螺栓 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
        4 閘板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
        5 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
        6 墊片 不銹鋼+柔性石墨 不銹鋼+柔性石墨 不銹鋼+柔性石墨
        7 閥蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
        8 螺帽 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
        9 吊環螺栓 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
        10 螺帽 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
        11 螺栓 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
        12 填料 柔性石墨 柔性石墨 柔性石墨
        13 填料壓套 WCB 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
        14 填料壓板 WCB 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
        15 螺帽 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

        備注:主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型。


        主要外形尺寸-PN16(16bar)

        公稱通徑DN 外形尺寸 連接尺寸
        L H H1 H2 do D D1 D2 C f N-D
        50 250 790 420 840 180 165 125 99 20 3 4-18
        80 280 910 460 990 200 200 160 132 20 3 8-18
        100 300 1050 560 1150 250 220 180 156 22 3 8-18
        150 350 1240 660 1390 320 285 240 211 14 3 8-22
        200 400 1520 810 1720 400 340 295 266 24 3 12-22
        250 450 1700 930 1950 400 405 355 319 26 3 12-26
        300 500 1930 1090 2230 450 460 410 370 28 4 12-26
        350 550 2160 1230 2510 450 520 470 429 30 4 16-26
        400 600 1330 1360 2730 500 580 525 480 32 4 16-30
        450 650 2540 1510 2990 500 640 585 548 34 4 20-30
        500 700 2750 1660 2150 550 715 650 609 36 4 20-33
        600 800 3080 1910 3680 550 840 770 720 38 5 20-36
        700 900 3570 2200 4270 600 910 840 794 40 5 24-36
        800 1000 1025 950 901 42 5 24-39
