您當前位置：行業與產品 >> 旋塞閥系列 >> 倒裝油封壓力平衡式旋塞閥

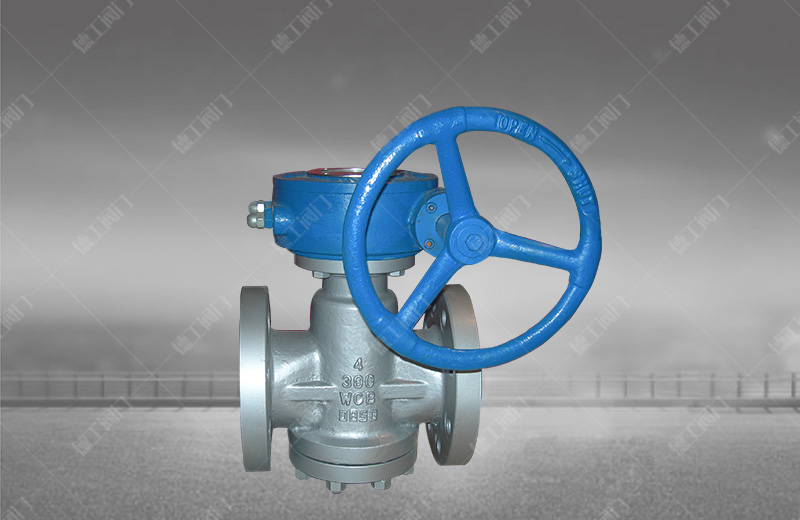

倒裝油封壓力平衡式旋塞閥

技術參數

產品型號：X347W/F
公稱通徑：NPS1/24"~14"
壓力范圍：Class150~600Lb
工作溫度：-29~180℃
主體材質：WCB、WC6、WC9、C5、C12、CF8、CF8M、CF3、CF3M、CN7M、LCB，LCC
驅動方式：手動、蝸輪
設計標準：API 6D、API599
結構長度：ASME B16.10
連接標準：ASME B16.5
壓力試驗：API 598
壓力-溫度等級：ASME B16.34

產品詳情

產品概述

倒裝油封壓力平衡式旋塞閥適用于公稱壓力CLASS150-CLASS600，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。倒裝油密封旋塞閥的閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。倒裝油密封旋塞閥的零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

產品特點

1、產品結構合理、密封可靠、性能優良、造型美觀；
2、美標油密封旋塞閥倒裝壓力平衡的結構，開關動作輕；
3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能；
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

產品性能參數

公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15	11

產品零部件材料

序號	名稱	材質
1	雙頭螺栓	ASTM A194-2H、A194-8、A194-8M
2	六角螺母	ASTM A194-2H、A194-8、A194-8M
3	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4	墊片	柔性石墨+不銹鋼
5	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8	“O”型圈	丁腈橡膠NBR
9	填料	柔性石墨
10	填料壓蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	加油嘴	/
12	止回閥	/
13	蝸輪	ASTM A47-32510、A216 WCB

產品外形結構尺寸

型號		X347W/F-150LB
壓力等級		150LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量(kg)		10	12	14	17	19	21	29	33	48	75	98	125	171	230	370
型號		X347W/F-300LB
壓力等級		300LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	600	600	820	1000	1000	300	300	320	320	350	380	380
重量(kg)		12	14	16	19	21	24	31	36	61	86	130	190	255	380	560
型號		X347W/F-600LB
壓力等級		600LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量(kg)		14	16	18	20	24	29	35	47	91	129	210	320	660	920	1250
